| 品牌：山东固联 | 系列：防护金具 | 型号：4D-20 |
| 规格：铸铁 | 货号：4D | 订货号：4D |
| 产地：山东 | 壳体材质：铸铁 | 安装方式：预绞式 |
| 颜色：灰色 | 壳体防护等级：国标 | 功能类型：防护 |
| 面盖材质：铸铁 | 尺寸：定制 | 用途：防护 |
| 接线方式：其它 | 长度：定制 | 扩展功能：无 |
| 规格属性：无 | 接线能力：无 | 备注说明：无 |
| 输入/输出端子：无 | 其他功能：无 | 重量：定制 |

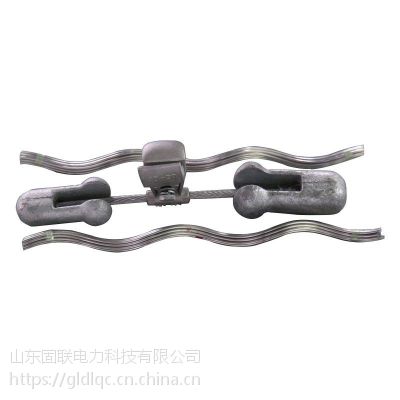

防震锤采用特殊的音叉式结构，能产生四个谐振音频，能很好的覆盖现实中导线、地线的振动频率范围，加装防震锤后，导线、地线的振幅幅下降，且能够形成稳定振动的频率特别稀有，能有效地控制各种等级微风振动，从面***削除导线疲劳，***导线、地线的寿命。
组成：
镀锌铸铁锤头、热镀锌钢绞丝、铝合金线夹、不锈钢螺栓等。
作用：
消除或降低光缆运行时因各种因素影响而产生的振动，保护光缆金具。
特点：
1.采用典型的的哈罗设计，频率保护足以散布在从6Hｚ-150Hｚ宽频带范围内，并在此范围内有四个谐振频率。
2.锤头麦收吊线***粘合，能承受安装、维修、运行等条件下的机械栽荷。
3.独特的外形设计不积冰、积水。
4.安装方便，安全，不对导线、地线造成损坏。
5.防震锤采用防电晕设计，可以防止电晕发生。
引起振动的因素：挡距、张力、风速、风向、地线及缆的结构尺寸等。
适用范围：适用于架空电力线路上抑制导线、地线的振动。
护线条作用：避免防震锤铝钱夹直接夹在OPGW光缆上，造成光缆损伤。配上护线条后，对光缆有很好的保护作用。
组成：多股纯铝绞线、铸铝并沟线夹、接线端子、热镀锡螺栓、螺母等。
型号：根据用户要求或工程状况，我公司提供长度420－1200mm各种型号的护线条。
用法：接地端子一端与铁塔相接，并沟线夹与OPGW缆连接。
防振锤规格型号参数表
型号 | 铝线夹尺寸 | 导线直径 （mm) | 总长 （mm) | 线夹长度 （mm) | 线夹高度 （mm) | 钢绞线直径 （mm） | 重量 （kg) |
4D-40
| 34.0 | 34.0-29.5 | 94 | ||||
30.5 | 30.5-27.50 | 96 | |||||
27.6 | 27.6-24.5 | 542 | 66 | 98 | 11 | 4.7 | |
27.0 | 27.0-22.5 | 70 | |||||
4D-30
| 27.6 | 27.6-24.5 | 98 | ||||
27.0 | 27.0-22.5 | 70 | |||||
23.4 | 23.4-19.5 | 383 | 52 | 72 | 9 | 2.5 | |
20.3 | 20.3-16.5 | 73 | |||||
4D-20
| 23.4 | 23.4-19.6 | 72 | ||||
20.3 | 20.3-16.5 | 73 | |||||
18 | 18.0-15.0 | 330 | 52 | 65 | 7.5 | 1.4 | |
16 | 16.0-13.3 | 63 |
